BIMが解決する建設現場の非効率とは？現場課題への対応

建設現場の非効率を打破するBIMとは？基本的な役割と仕組み

建設業界のDX（デジタルトランスフォーメーション）において、BIM（Building Information Modeling）は中核を担う技術です。従来の3D CADが単なる形状の立体化であったのに対し、BIMは建物のライフサイクル全体を一元管理するデータベースとして機能します。本章では、BIMの定義と、なぜこれまでの2D設計が現場に非効率をもたらしていたのか、その構造的な課題について客観的な視点から詳しく解説します。

従来の2D設計で発生していた「手戻り」と「情報分断」の正体

日本の建設現場において長年主流であった2D（二次元）図面による運用は、情報の連続性が断たれやすいという致命的な弱点を抱えていました。平面図、立面図、断面図がそれぞれ独立したデータとして作成されるため、一箇所の変更が他の図面に反映されず、不整合が生じることが常態化していたのです。

2D設計が生む主な非効率要因

• 図面間の不整合による施工ミス
  平面と断面で寸法や位置が異なり、現場で部材が収まらない事態が発生する


• 情報の断絶による再入力の手間
  設計から施工へ移る際、必要な情報を再度拾い出し、計算し直す無駄が生じる


• 現場での「蓋を開けてみないとわからない」問題
  2Dでは把握しきれなかった干渉が工事中に発覚し、急な設計変更を余儀なくされる

こうした情報の分断は、現場での「手戻り」を誘発し、追加の労務費や資材費、そして工期の遅延という多大なコスト増を招く要因となっていました。

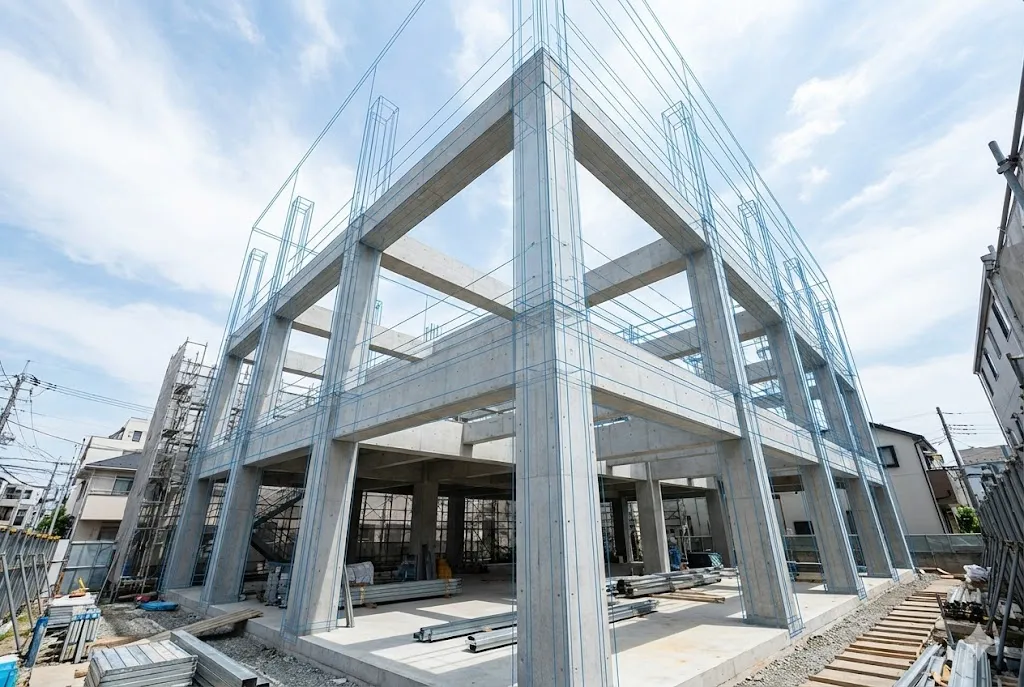

BIMが実現する「属性情報」を持った3Dモデルの構築

BIMの最大の特徴は、3Dモデルの各パーツ（オブジェクト）に、単なる形状だけでなく膨大な情報を付加できる点にあります。これを属性情報と呼び、BIMが単なる「絵」ではなく「データベース」と呼ばれる所以です。

• 形状情報
  長さ、幅、高さ、座標、形状などの3次元幾何学データ


• 属性（非形状）情報
  材料、強度、品番、メーカー、単価、熱伝導率、メンテナンス履歴など

BIMモデル構築の仕組み

• パーツを配置すると同時に、その部材のスペックがデータとして登録される
• モデルを一つ修正すれば、連動するすべての図面や集計表が自動更新される
• 部材同士の距離や重なりをシステムがデジタル的に認識し、自動判別する

この仕組みにより、設計段階で「どのような部材が」「どこに」「どのように」配置されるかが確定するため、後工程での情報の不確実性を劇的に低減することが可能になります。

[出典：国土交通省 BIM/CIM活用ガイドライン]

BIMが解決する建設現場の具体的な5つの非効率

BIMの導入は、現場監督や作業員の日常的な業務プロセスを根本から変革します。特に「情報の見える化」が進むことで、これまで経験や勘に頼らざるを得なかった部分が数値化・可視化され、意思決定のスピードと精度が飛躍的に向上します。ここでは、現場で直面する代表的な5つの非効率に対し、BIMがどのように具体的なソリューションを提供するかを記述します。

設計ミス・干渉の早期発見による修正コストの削減

施工段階で配管と梁がぶつかるといった「干渉」が発生すると、工事は一時中断し、再設計や部材の再発注が必要になります。BIMを活用したフロントローディング（業務の前倒し）により、こうした問題をデジタル空間で解決できます。

干渉チェックによるコスト削減ステップ

• 1. 統合モデルの作成
  意匠、構造、設備の各モデルを一つの空間に統合する


• 2. 自動干渉チェックの実行
  ソフト上で部材同士の物理的な重なりを自動抽出する


• 3. 設計段階での調整
  現場が始まる前にPC上でルート変更などの対策を完了させる

これにより、現場での突発的な手戻り工事が激減し、予算外のコスト発生を最小限に抑えることが可能になります。

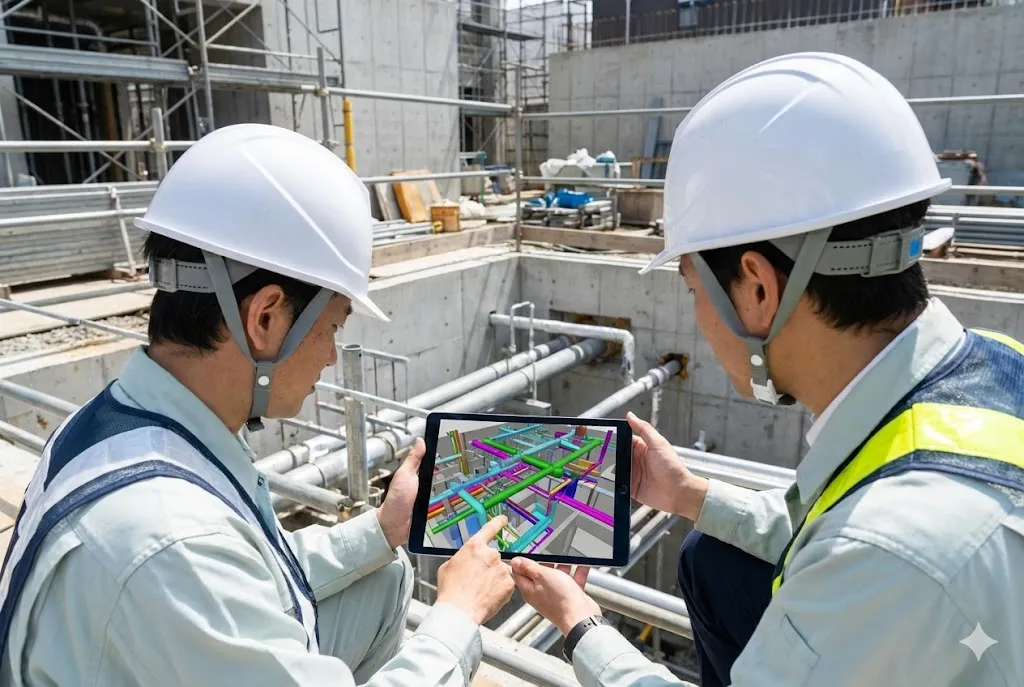

現場監督・作業員間のコミュニケーションの円滑化

建設現場には多くの専門工事業者が入り混じるため、情報の伝達ミスは重大な不具合につながります。BIMモデルは、誰が見ても同じ完成形をイメージできる「共通言語」として機能します。

• 直感的な理解
  難解な2D図面を読み解く能力に左右されず、3Dで立体的に施工箇所を確認できる


• 指示出しの正確性
  タブレット端末を用いて、その場で特定の角度から施工箇所を示しながら指示が可能


• 合意形成の迅速化
  施主や近隣住民への説明においても、ビジュアル化されたモデルにより短時間で納得を得られる

正確な数量算出による資材発注・在庫管理の最適化

BIMモデルには部材の属性情報が含まれているため、必要な資材の「数量」を自動的に算出する積算連携が可能です。

資材管理におけるBIMのメリット

• 手作業による拾い出しミスを排除し、過不足のない発注を実現する
• 必要なタイミングに合わせて資材を搬入する「ジャスト・イン・タイム」が可能になる
• 現場での余剰資材（産廃物）の発生を抑制し、環境負荷と処理コストを低減する

正確なデータに基づく発注は、キャッシュフローの改善にも大きく寄与します。

施工シミュレーションによる工程遅延の未然防止

BIMに時間軸（Schedule）の情報を加えた4D BIMを活用することで、工事の進捗をバーチャルに再現できます。

• 重機の動線計画
  クレーンの配置や搬入車両のルートをシミュレーションし、現場内の輻輳（ふくそう）を避ける


• 仮設計画の最適化
  足場の組み立て手順や解体時期を事前に確認し、無駄な手待ち時間を排除する


• クリティカルパスの把握
  工程上のボトルネックを視覚的に特定し、遅延リスクを事前に排除する

維持管理フェーズへのスムーズなデータ引き継ぎ

竣工後のメンテナンスは建物のライフサイクルコストの大部分を占めます。BIMデータを引き継ぐことで、維持管理の非効率も解消されます。

• 隠蔽部の可視化
  壁や天井を剥がさなくても、配管の正確な位置や材質を特定できる


• 設備機器の管理
  型番や設置日、交換時期などの情報を即座に検索でき、点検業務を効率化する


• 将来の改修計画
  現状の正確なデータがあるため、リニューアル時の現況調査の手間を大幅に短縮できる

BIM導入で解決できる現場課題とメリットの比較

BIMの導入は、従来の建設プロセスを根本から書き換えるものです。ここでは、2D CAD運用とBIM運用の具体的な違いを比較表で示し、現在建設業界が抱える深刻な社会課題に対してBIMがどのような解決策となるかを客観的なデータに基づいて解説します。

2D CADとBIMの業務プロセスにおける違い（表で整理）

以下の表は、設計から施工に至る主要な業務項目について、従来の2D運用とBIM運用の差をまとめたものです。

比較項目	従来の2D CAD	BIM
図面の整合性	平面・立面・断面で個別に修正が必要	1か所の修正が全図面に自動反映される
情報の集約	図面、仕様書、積算書が別々に存在	3Dモデルにすべての情報が集約される
干渉チェック	熟練者の目視や現場での確認に依存	PC上で自動的に干渉箇所を抽出可能
合意形成	図面から完成形を想像する必要がある	3D視覚化により直感的に理解できる
修正コスト	施工段階での修正が多く、高コスト	設計段階で修正が完了し、低コスト

[出典：一般社団法人 日本建設業連合会 BIM活用ガイドライン]

人手不足対策としてのフロントローディングの重要性

建設業界では若手入職者の減少とベテランの引退が同時に進行しており、生産性の向上が急務です。BIMによるフロントローディングは、この課題に対する有効なアプローチとなります。

• 現場監督の長時間労働修正
  現場での突発的なトラブル対応や、夜間の図面修正作業を大幅に削減できる


• 技術承継の加速
  ベテランのノウハウをBIMのモデルやルールとして蓄積し、若手が早期に現場管理を行えるよう支援する


• 働き方改革の推進
  情報のデジタル化により、テレワークやオフィスからの遠隔現場支援が可能になる

安全管理の向上：危険箇所の可視化による事故防止

安全管理においても、BIMによる事前シミュレーションは極めて重要です。

BIMによる安全管理の向上策

• 開口部や段差などの危険箇所を3Dで特定し、事前に手摺設置などの対策を講じる
• 重機の旋回範囲を作業員にビジュアルで見せることで、接触事故のリスクを共有する
• 複雑な足場計画を3Dで検証し、組み立て・解体時の安全性を高める

BIM導入を検討する際のよくある不安と解決策

BIMのメリットは大きいものの、導入にあたっては「コスト」「スキル」「連携」といった懸念事項が障壁となる場合があります。これらの不安を解消し、円滑に導入を進めるための具体的な方針を整理します。

導入コストと費用対効果（ROI）の見極め方

高額なソフトウェアやハイスペックPCの導入費用は、初期投資として大きな負担です。しかし、ROI（投資対効果）を評価する際は、以下の削減可能コストを考慮する必要があります。

• 直接的な削減
  手戻り工事にかかる労務費、廃棄される余剰資材費の削減


• 間接的な削減
  打ち合わせ時間の短縮、図面修正時間の削減による人件費の圧縮

小規模なプロジェクトから段階的に導入し、成功事例を積み上げることが、ROIを安定させる近道です。

専門スキルの習得と社内教育のハードル

全ての社員が高度なBIM操作を習得する必要はありません。役割に応じた教育カリキュラムの設定が重要です。

• マネジメント層
  BIMで何ができるかを理解し、意思決定に活用するスキルの習得


• 現場担当者
  モデルの閲覧、計測、属性情報の抽出といった「活用」スキルの習得


• モデラー
  専任のオペレーター、または外部パートナーへのアウトソーシングの活用

協力会社とのデータ連携・標準化の進め方

BIMは自社完結せず、設備業者や構造設計者とのデータ連携がBIMの価値を最大化します。

連携をスムーズにするためのポイント

• 国際標準規格であるIFC形式を活用し、ソフトの違いを超えてデータを共有する
• プロジェクト開始時に「BIM実行計画（BEP）」を策定し、詳細度や役割分担を明確にする
• 共通データ環境（CDE）を構築し、常に最新の情報を全関係者が参照できるようにする

まとめ：BIMは建設現場を「情報の見える化」で再生させる

BIMは、単に作図ツールの進化ではなく、建設プロセスのパラダイムシフトです。建設現場で繰り返されてきた「情報の断絶」と、それに伴う「手戻り・非効率」を、属性情報を持つ3Dモデルという共通基盤によって解決します。

BIMを導入することで、設計段階で問題を解決するフロントローディングが可能となり、施工現場の生産性は飛躍的に向上します。これは、人手不足や働き方改革、安全管理といった現代の建設業界が抱える深刻な課題への有力な回答です。

まずは自社の業務フローの中で、どこに最も多くの「情報の停滞」や「無駄な作業」があるかを特定することから始めてください。BIMというデジタル基盤を活用し、情報の可視化を進めることが、次世代の建設現場を支える競争力の源泉となります。

よくある質問（FAQ）

Q1. BIMを導入すれば、現場監督の仕事はすぐになくなりますか？

A. いいえ、仕事はなくなりません。むしろ、これまで事務作業や図面の整合性確認に追われていた時間が削減されます。その分、より高度な施工計画の立案や、現場の安全・品質管理といった、人間でなければできないクリエイティブなマネジメント業務に専念できるようになります。

Q2. 小規模な現場でもBIMを導入するメリットはありますか？

A. はい、あります。建物の規模に関わらず、図面の不整合や資材発注のミスは発生します。一人ひとりの業務負担が大きい小規模現場こそ、BIMによる自動化や可視化の恩恵を受けやすく、生産性の向上を実感しやすい傾向にあります。

Q3. BIMソフトは種類が多くてどれを選べばいいかわかりません。

A. 日本国内ではAutodesk社の「Revit」やグラフィソフト社の「Archicad」が主流です。選定にあたっては、自社の専門領域（意匠、構造、設備）に適しているか、また、主要な協力会社や取引先がどのソフトを使用しているかを基準にすることをお勧めします。データ連携のしやすさが運用の鍵となります。
