CALS/EC H28.3改定案対応

30,000を超える現場で
“業務省力化”を実現

従来の工事写真管理業務は、工事現場でデジカメと木製の小黒板を持ち歩き、事務所に戻ったあとはパソコンで写真の整理やエクセルで報告書を作成する必要がありました。『蔵衛門Pad』により、これまで面倒とされていた小黒板に文字を書く、写真を撮る、そして写真の整理と台帳編集作業が1台で大幅に省力化されます。

美しく鮮明な文字は
手書きで入力

電子黒板に入力する工事情報は、キーボードではなく手書きです。今まで通り、手書きで小黒板を記入することができます。入力システムは「NX!input（powerd by ATOK）」を搭載。より直感的で正確な文字入力を実現しました。誰でも鮮明で美しい文字を書き込むことができます。

動画を再生

オリジナルレイアウトも可能な工事用黒板

『蔵衛門Pad』は、600種類以上の黒板テンプレートを搭載。柱、梁、壁等の配筋に特化した黒板や、地域で指定された管工事専用の黒板など、様々な現場・業種の現場監督の声にお応えしました。さらに御社専用の小黒板を無償で作成・提供するオーダーメイドサービスも実施。これまでと同じレイアウトの小黒板を電子化します。

黒板はいくらでも
保存、取り出せる

電子黒板なので、いくらでも小黒板を持ち歩くことができます。複製・保存も簡単です。事務所で事前にその日に撮影する小黒板をすべて準備することができるので、工事現場で黒板を書く必要はありません。黒板の修正も簡単に行うことができます。

高精細レンズとLEDライトで
確実に撮る

810万画素CMOSセンサーは、オートフォーカスも早く、鮮明な工事写真を素早く撮ることができます。
また、LEDフラッシュライトを搭載しているため、暗い場所での撮影を可能にしました。

蔵衛門Padのカメラ機能: オート（自動）、白熱灯、昼光、蛍光灯、曇りの5種類の切り替えが可能です。; ノーマル、アンダー、オーバーの3段階の露出を調整することができます。; 8Mモード、電子納品に対応したCALSモード（3M、2M、1M）を選ぶことができます。; オート、オン（シャッター時に発光）、トーチ（常に発光）、オフがあります。; ２秒、１０秒後にシャッターが切れる設定ができます。
自撮りなどで活用ください。

場所を選ばず
自由に黒板を配置

これまでの工事写真撮影は、雨天や強風時・足場が狭い場所での黒板の設置は難しく、一人で撮影できない場合は職人に黒板を持ってもらう必要がありました。電子黒板は撮影画面で自由に黒板を配置・拡縮ができるため、どんな工事現場でも一人で撮影することが可能です。

動画を再生

蔵衛門御用達で瞬時に
工事写真台帳を作成

蔵衛門Padは『蔵衛門御用達』と連携し、瞬時に工事写真台帳を作成することができます。専用ソフト『蔵衛門コネクト』（※無料）を利用すると、蔵衛門Padで撮影した写真が自動で工事台帳に振り分けられるので、写真整理をする必要はありません。工種や工事場所など小黒板の第二項目ごとに自動に振り分けた台帳が作成されます。また、黒板に書かれた文字も自動で挿入されるため、文字を打ち込む必要もなく、人的ミスを防ぐこともできます。

蔵衛門御用達について詳しく知る

動画を再生

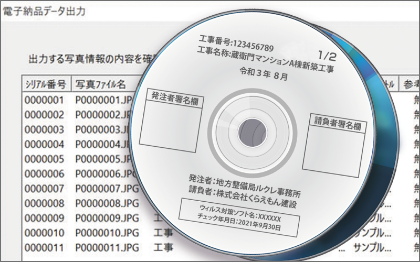

電子納品出力に対応

2017年2月1日から、国土交通省直轄工事（営繕工事は、2017年 4月から）にて電子小黒板の使用が認められました。『蔵衛門御用達18 プロフェッショナル』と連携することで、デジタル写真管理情報基準の「PHOTO」フォルダ構成に合わせて、撮影した写真を自動的に仕分けることができます。さらに写真管理ファイル（PHOTO.XML）にある工種、種別、細別などの項目へ自動記入。発注者への提出時間を大幅に削減します。

国交省が認めた
改ざんチェック機能

JACIC「一般財団法人日本建設情報総合センター」が提供する改ざん検知機能を搭載。撮影後に不適切な修正が加えられていないかを確認できます。蔵衛門Padで撮影した写真を蔵衛門御用達で電子納品出力する際に、 JACIC信憑性チェック結果をCSV形式で出力可能。これにより電子小黒板入り工事写真の信憑性が担保されます。

NEW
microSDカードに
工事写真を
バックアップ

蔵衛門Padで撮影した写真が、microSDカードまたはmicroSDHCカードへバックアップ可能になりました。バックアップをすることにより、工事写真の安全が担保されます。

縦型の黒板に対応

九州地方や愛知県、福島県などで指定されている、縦型の黒板に対応しました。黒板変更画面から縦型の黒板テンプレートを選択し、編集・撮影することができます。現場に合わせてご使用ください。

GPSで写真に
位置情報を付与

NEXCOの「工事記録写真等撮影要領」で規定されているGNSS機能（GPS機能）を搭載。GPSの設定をオンにした状態で撮影すると、写真情報に撮影した位置情報（緯度・経度）が記録されます。写真にはExifデータとして位置情報が保持されるため、位置情報が求められる完成写真や災害写真撮影も、問題なく提出できます。

複数の工事現場を
１台で管理できる

同時に複数の現場を担当していても、問題ありません。蔵衛門Pad1台にいくつもの工事現場を登録することができるので、1日に複数の現場を回る場合でも、すぐに切り替えてご利用いただけます。工事はいくつでも増やすことができ、終了した工事は削除可能です。

図面や構造図などのPDFも閲覧できる

蔵衛門Padは黒板や写真以外に、図面や構造図などのPDFファイルを持ち運ぶことができます。かさばる紙の図面や資料を持ち歩く必要はありません。専用ソフト蔵衛門コネクト（無料）を使ってPDFファイルを蔵衛門Padに取り込むことができるので、パソコンやネットワーク環境がない現場でも、すぐに図面の確認が可能です。

ムービーを再生

デジタルカメラと比べて作業時間を1/4に短縮

2014年夏の発売から全国の工事現場に導入され、デジタルカメラと木製黒板を使用した従来の方法と比較した結果、黒板の記入から工事写真の撮影・整理までの時間が約1/4に短縮※されました。

※2014年8月～2014年12月当社調べ

デジタルカメラと蔵衛門Padの作業時間を比較する

現場で安心して使える頑丈なボディ

蔵衛門Padはアメリカ国防総省が規定する米軍採用規格試験レベルの耐久性、堅牢性を備えた頑丈タブレットです。突然の雨やほこりの多い工事現場などでも使える、IPX5/IPX8の防水とIP5Xの防塵にも対応しました。ハンドストラップ付きの専用ケースと肩掛けストラップがセットになっているので、持ち運びも安心です。

サイズ

型番	KP03-FJ
OS	Android 4.4
CPU	MSM8926 Quad Core 1.2GHz
メモリ	2GB
ストレージ	16GB
カメラ	広角28mm 810万画素　（CALSモード撮影搭載）
ディスプレイ	静電容量方式10.1型（1,280×800ドット）
バッテリー駆動時間	約14.0時間※メーカー測定基準によります。ご使用の環境により異なる場合があります。
バッテリー充電時間	約480分※画面消灯時、または電源OFF時。
本体寸法	質量 289(幅) × 193(高さ) × 23 (厚さ)mm
本体重量	875g
無線LAN	IEEE802.11 a / b / g / n / ac 準拠※対応しているセキュリティプロトコルはWEP / WPA / WPA2、PSK / 802.1xEAPです。
防水・防塵	IPX5 / IPX8, IP5X
耐薬品	対応薬品（エタノール、IPA、次亜塩素酸ナトリウム） ※本試験は薬品による無変色・無塗装剥れ・無変形等を保証するものではありません。
温湿度条件	温度5～35℃ / 湿度20～80%RH
付属品	ハンドストラップ付ケース、ショルダーストラップ、USB ACアダプターセット、ユーザーマニュアル、製品保証書
蔵衛門連携	蔵衛門クラウド蔵衛門御用達18スタンダード、蔵衛門御用達18プロフェッショナル、蔵衛門御用達17スタンダード、蔵衛門御用達17プロフェッショナル、蔵衛門御用達16スタンダード、蔵衛門御用達16プロフェッショナル、蔵衛門御用達15スタンダード、蔵衛門御用達15プロフェッショナルに対応
アップデート	自動更新（無料）
メーカー保証期間	お買い上げ日より1年間
対応microSDカード	microSD（～2GB）、microSDHC（4GB～32GB）
